2,4Ghz, teorizando desde EA1URO al EB1F, para optimizar el espectro de radio y los recursos
Esto solo es la continuación a una idea que hace ya unos cuantos años llevamos dándole vuelta varios colegas, e incluso ya hace mas de dos años hicimos unas pruebas de campo “chapuceras” y exitosas EB1WM y EB1AJP.
El proyecto consiste en enlazar de manera experimental las instalaciones del radioclub EA1URO con la estación desatendida EB1F, para reducir la actual congestión radioeléctrica en los diferesntes servicios de esta asociación, por ejemplo, teniendo esta red correctamente instalada permitiría quitar del radioclub el Igate, haciendo esta función el equipo ya existente en el EB1F, los enlaces VOIP del RV62 y del RU708 directamente a ellos, el equipo servidor del Easypal podría estar en otra localización, lo que también permitiría retirar el banda cruzada que le da enlace al repetidor de meda, todo esto liberaría almenos 4 equipos de radio en el radioclub que se podrian usar las tnc existentes para experimentar en Packet con una red algo compleja o cualquier otra cosa, aparte de dejar muy limpio de ruido radioleléctrico el radioclub.
Recordar que por los niveles de señales esto solo se puede realizar con una autorización especial, la norma obliga a que estos dispositivos no pasen de 100mW de PIRE, pero como los aficionados compartimos por desgracia o suerte la mitad de esta banda ISM de 2,4Ghz podemos sobrepasar ampliamente estos niveles siempre que se haga de acuerdo a la legislación, no como muchas empresas que los instalan por la cara.
Estos cálculos han sido realizados con una potencia de TX de 20mW (13dBm), una sensibilidad de RX de -95dB (datos típicos de un equipo de 11 Mbits), una antena de 19dBi de ganancia y unas perdidas en otros elementos de 1dB.
Sin buscar mucho por el mercado ni irse a cosas “caseras” por ejemplo, sobrepasando las especificaciones del cálculo, por unos 60€ se pueden conseguir una antena de 24dB de alta calidad como esta 2.4 GHz 24 dBi Die-cast Grid Antenna - N-Male Connector y un equipo TRX por menos de 200€ de la marca 4ipnet especial para exteriores e instalación en mástil como este http://www.4ipnet.com/cpe100_overview.htm
Esto se haría considerando la necesidad de un punto intermedio con lo que se hacen dos enlaces con dos conjuntos de equipos y antenas cada uno, lo que da un total de 4 equipos y 4 antenas por menos de 1100€ se podría tener un sistema “profesional” funcionando antes de que finalice en verano.

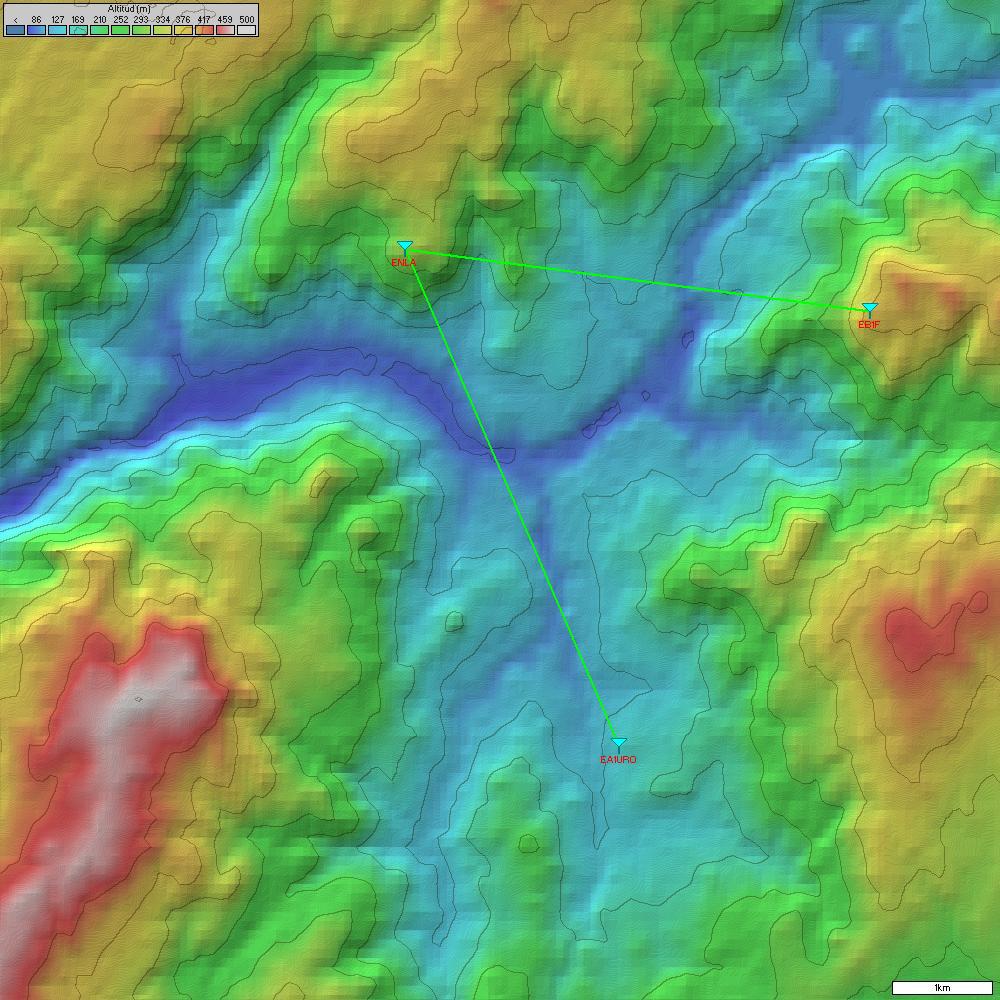

Sin entrar en detalles en profundidad la linea verde indica que es un enlace confiable

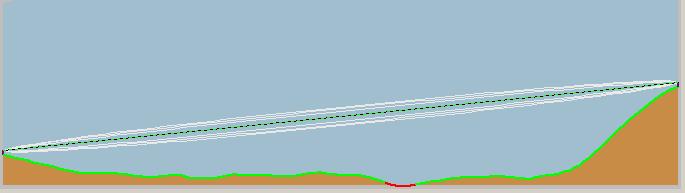

Este es el perfil del enlace de EA1URO al punto del enlace intermedio

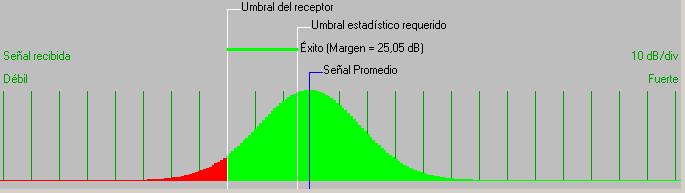

Gráfica del nivel de señal del anterior enlace

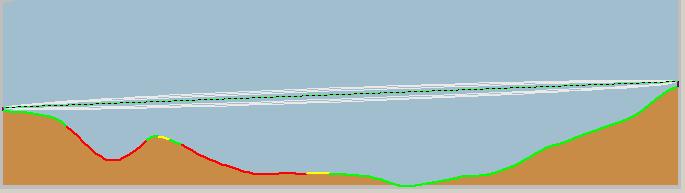

Este es el perfil del enlace del punto del enlace intermedio a EB1F

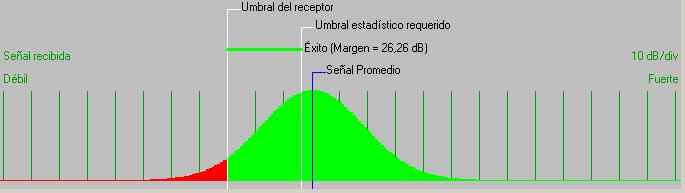

Gráfica del nivel de señal del anterior enlace
Comentarios
buah
Buenas señores, buen planteamiento, la verdad es que en un calculo aproximado a mi tambien me da la aplicacion la red como factible.
De todas formas esto como ya te he comentado no vale hacerlo en plan "andar por casa" sino de una forma adecuada.
No es moco de pavo el proyecto y tampoco son moco de pavo las perdidas en conectores, lineas de transmision y demas.
Other bands play! ManOwaR kill!
Analisis del estado actual del posible enlace
http://www.cacharreo.es/gl/es/index.php?q=gallery&g2_itemId=987
Como se ve en las fotos estaba un buen día para estar colgado,por lo menos no nos llovió, pero mejor así que si no uno se pone rojo en vez de moreno.
Conclusiones del experimento:
Por las condiciones del entorno en ambas localizaciones es necesario elevar algo las antenas, en el Club con 5m mas por encima de la terraza llegaría pero puestos a tener que usar equipos exteriores puede irse al balcón de la torre a 10m mas alta, en el punto intermedio, el abeto nos obliga a subir a casi lo alto de la torreta, unos 15m.
Respecto a los niveles de señal, a 11MBits no es problemático, la señal parece ser adecuada, el problema es el ruido existente, pasamos por encima del núcleo urbano y con lo que se han popularizado las "Wifi" nos obligara a seleccionar muy bien el canal, y ha usar antenas con una apertura muy pequeña como las parabólicas, las yagui Tona como las de la foto podrían servir, pero como tiene una apertura muy grande capta mucho ruido generado pro la infinidad de equipos que plagan la ciudad.
El enlace al EB1F no presenta apenas problemas, se probara con peores condiciones técnicas y en día de lluvia y fuera totalmente satisfactorio.
Para el enlace del Club, es necesario usar equipos exteriores dado que las perdidas/coste en cables así lo aconseja
Para ambos enlaces lo mas adecuado pro ahora parecen las parábolas de rejilla.
Explicación de la necesidad de un punto intermedio

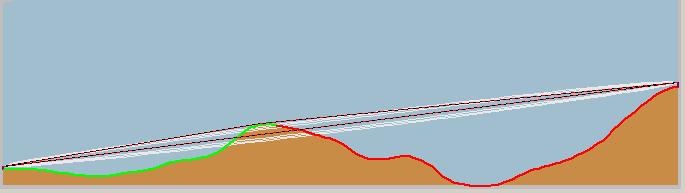

Es necesario un punto intermedio dado que entre el Club y el EB1F hay un monte por el medio que impide el enlace directo, y como en 2,4GHz se emplean potencias mínimas y la atenuación producida por cualquier elemento que se cruce en la trayectoria de la señal es muy elevada necesitamos un enlace “visual”, y como muestra el perfil del terreno en la simulación hay un obstáculo importante solo salvable con torres de mas de 50m en cada localización lo que lo hace inviable.
