Entre las aplicaciones que habíamos preparado para las demostraciones del uso avanzado del APRS en la Ham-Radio Salnés de Febrero (http://www.cacharreo.es/es/node/144) se encontraba un pequeño prototipo desarrollado sobre el Arduino, que si bien tan solo era un prototipo, ya era plenamente funcional. Ese fue el nacimiento del Telemetrino.

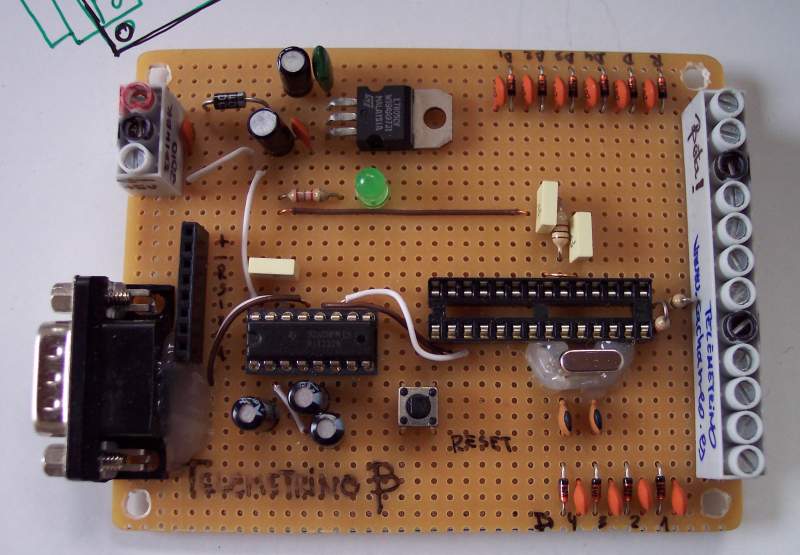

El Telemetrino es un accesorio para dotar de posibilidades extendidas de telemetría a cualquier digi de APRS con el UI-Digi v.1.9. Para ello basta conectarlo al puerto serie del TNC. En cierto modo funciona como una "mochila" enchufable y no es necesario realizar ninguna modificación sobre el TNC o en el equipo de Radio.

Entre todos los proyectos posibles, de especial importancia para la Radioafición, que tenemos en mente desarrollar sobre Arduino, tal y como apuntábamos en una entrada anterior en esta misma  web (http://www.cacharreo.es/es/node/149) ha sido el Telemetrino el primero en salir a la luz. Y lo hemos desarrollado íntegramente nosotros, el equipo de cacharreo.es, aqui en Orense.

Para la prueba de campo del primer prototipo construido ha sido fundamental la participación de los compañeros de Salamanca, que desde el primer momento han mostrado una actitud favorable y ejemplar para colaborar en el experimento, y han  tenido la mejor disposición para instalar el prototipo en uno de sus digis. El digi elegido se encuentra en un lugar emblemático y con una cobertura muy buena, es el EA1V-3, ubicado en la Peña de Francia.

Con mas de un mes de operación en pruebas, durante el cual que hemos ido supervisando el funcionamiento del circuito y la eficiencia del código de programa, pensamos que ya esta lo bastante maduro como para sacarlo a la luz.

Podeis ver la evolución de los valores recogidos por el Telemetrino, y que entrega al TNC para que este los envíe vía radio,  en el siguiente enlace:

http://aprs.fi/telemetry/a/EA1V-3?range=month

- La primera gráfica monitoriza la tension de 5 voltios que alimenta el Telemetrino

- La segunda gráfica muestra la temperatura exterior

- La tercera gráfica muestra la temperatura interior

- La cuarta gráfica muestra la temperatura del transmisor del repetidor de fonía

- La quinta gráfica monitoriza la tension de 12 voltios que alimenta la instalación

Sirva esta entrada como adelanto del articulo detallado que estamos preparando sobre el Telemetrino.

73.

J.Moldes -EB1HBK-
